Πόσο κόστος «κρύβει» η απόσταση της Μπαταρίας από τον Υποσταθμό;
Στον σχεδιασμό έργων αποθήκευσης ενέργειας (BESS) χαμηλής τάσης —όπως τα δημοφιλή βιομηχανικά συστήματα 125kW— η προσοχή των επενδυτών στρέφεται συνήθως στην χωρητικότητα των μπαταριών, το DoD και την απόδοση του inverter. Υπάρχει όμως ένας «σιωπηλός» παράγοντας που μπορεί να κλέψει σημαντικό ποσοστό της συνολικής απόδοσης του έργου: οι απώλειες γραμμής λόγω απόστασης. Πόσο πραγματικά επηρεάζει…
Στον σχεδιασμό έργων αποθήκευσης ενέργειας (BESS) χαμηλής τάσης —όπως τα δημοφιλή βιομηχανικά συστήματα 125kW— η προσοχή των επενδυτών στρέφεται συνήθως στην χωρητικότητα των μπαταριών, το DoD και την απόδοση του inverter. Υπάρχει όμως ένας «σιωπηλός» παράγοντας που μπορεί να κλέψει σημαντικό ποσοστό της συνολικής απόδοσης του έργου: οι απώλειες γραμμής λόγω απόστασης.
Πόσο πραγματικά επηρεάζει την απόδοση μια τοποθέτηση της μπαταρίας στα 50 μέτρα αντί για τα 10 μέτρα από τον μετασχηματιστή ή τον κεντρικό πίνακα; Ας δούμε τους αριθμούς και τους τεχνικούς υπολογισμούς.
Ο φυσικός μηχανισμός: πώς δημιουργούνται οι απώλειες
Σε ένα τριφασικό σύστημα εναλλασσόμενου ρεύματος (AC 400V), η απώλεια ενεργού ισχύος στο καλώδιο (απώλεια θερμότητας λόγω αντίστασης) υπολογίζεται από τον θεμελιώδη τύπο:
Δ P = 3 * I2 * R
- Δ P: Η απώλεια ισχύος στη γραμμή (kW).
- I: Το ρεύμα φορτίου της γραμμής (A).
- R: Η αντίσταση κάθε φάσης του καλωδίου (Ω).
Όπως φαίνεται καθαρά, η απώλεια ισχύος είναι ανάλογη του τετραγώνου του ρεύματος (I2) και ανάλογη της αντίστασης (R).
Η αντίσταση του καλωδίου υπολογίζεται με τη σειρά της από τη σχέση:
R = ρ * L/S
όπου ρ η ειδική αντίσταση του αγωγού (π.χ. 0,0172 Ω * mm2/m για τον χαλκό), L το μήκος του καλωδίου σε μέτρα και S η διατομή του σε mm2.
Όσο μεγαλώνει η απόσταση (L), αυξάνεται γραμμικά η αντίσταση (R) και συνεπώς οι απώλειες.

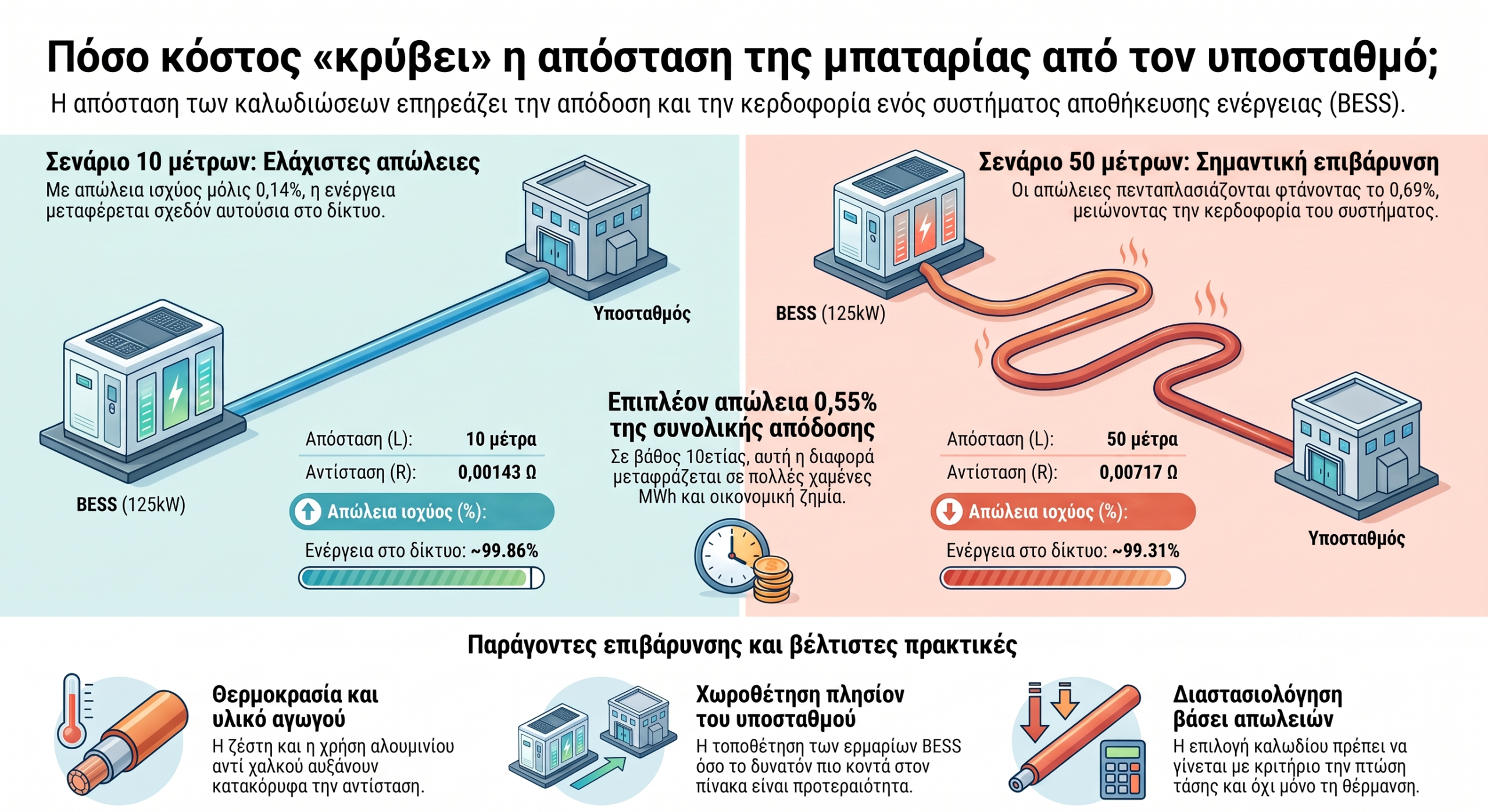

Πραγματικό παράδειγμα: Μονάδα 125kW (10m vs 50m)
Για να κατανοήσουμε το μέγεθος της επίδρασης, ας συγκρίνουμε δύο σενάρια εγκατάστασης για μια τυπική μονάδα αποθήκευσης 125kW / 400V με χάλκινο καλώδιο διατομής 120mm² και συντελεστή ισχύος (cos φ) 0,9:
1. Υπολογισμός ρεύματος λειτουργίας (I)

2. Σύγκριση αντίστασης & απωλειών
- Σενάριο Α (απόσταση 10 μέτρα):
- Αντίσταση καλωδίου: R10 = 0,0172 * 10/120 ≈ 0,00143 Ω
- Απώλεια ισχύος: Δ P10 = 3 * (200,5)2 * 0,00143 ≈ 172 W
- Επίπτωση στην απόδοση: ≈ 0,14%
- Σενάριο Β (απόσταση 50 μέτρα):
- Αντίσταση καλωδίου: R50 = 0,0172 * 50/120 ≈ 0,00717 Ω
- Απώλεια ισχύος: Δ P50 = 3 * (200,5)2 * 0,00717 ≈ 864 W
- Επίπτωση στην απόδοση: ≈ 0,69%
Συμπέρασμα: Τοποθετώντας τη μπαταρία στα 50 μέτρα αντί για τα 10 μέτρα, χάνεται επιπλέον ένα 0,55% της συνολικής απόδοσης του συστήματος μόνο στις καλωδιώσεις. Σε ορίζοντα 10ετούς λειτουργίας με καθημερινούς κύκλους φόρτισης/εκφόρτισης, αυτό το 0,55% μεταφράζεται σε σημαντικές χαμένες μεγαβατώρες (MWh) και άμεση οικονομική απώλεια.
Επιπλέον παράγοντες που αυξάνουν τις απώλειες
Εκτός από την καθαρή απόσταση, στην πράξη υφίστανται και άλλοι επιβαρυντικοί παράγοντες:
- Θερμοκρασία λειτουργίας: Η αντίσταση του χαλκού αυξάνεται όσο ανεβαίνει η θερμοκρασία. Σε συνθήκες ελληνικού καλοκαιριού ή όταν τα καλώδια βρίσκονται σε κανάλια χωρίς επαρκή αερισμό, η πραγματική θερμοκρασία του αγωγού αυξάνεται, συμπαρασύροντας τις απώλειες σε ακόμα υψηλότερα επίπεδα.
- Υλικό αγωγού (Χαλκός vs Αλουμίνιο): Τα καλώδια αλουμινίου έχουν περίπου 60% μεγαλύτερη ειδική αντίσταση (ρ ≈ 0,0283) σε σχέση με τον χαλκό. Αν χρησιμοποιηθεί αλουμίνιο χωρίς την ανάλογη αύξηση διατομής, οι απώλειες εκτοξεύονται.
- Τρόπος Όδευσης: Η όδευση σε σχάρες στον αέρα προσφέρει καλύτερη απαγωγή θερμότητας σε σύγκριση με την όδευση σε κλειστούς σωλήνες ή στο έδαφος.
Για να διατηρηθεί η υψηλή απόδοση της επένδυσης:
- Χωροθέτηση κοντά στον Υποσταθμό: Η τοποθέτηση των ερμαρίων BESS όσο το δυνατόν πλησιέστερα στον Πίνακα Χαμηλής Τάσης / Μετασχηματιστή πρέπει να αποτελεί προτεραιότητα κατά το layout design.
- Διαστασιολόγηση καλωδίων με βάση τις απώλειες (και όχι μόνο το ρεύμα): Όταν η απόσταση υπερβαίνει τα 20-30 μέτρα, η επιλογή διατομής δεν πρέπει να γίνεται μόνο με κριτήριο την θερμική αντοχή του καλωδίου (ampacity), αλλά με κριτήριο την οικονομικά βέλτιστη πτώση τάσης. Για παράδειγμα, η αναβάθμιση της διατομής στα 50 μέτρα από 120mm² σε 185mm² μειώνει αισθητά την αντίσταση και αποσβένει το επιπλέον κόστος καλωδίου μέσα σε λίγα χρόνια λειτουργίας.
- Ακριβής μοντελοποίηση: Απαιτείται ο υπολογισμός των απωλειών AC στις πραγματικές μέγιστες συνθήκες φορτίου πριν την οριστικοποίηση της μελέτης EPC.
