GOTION

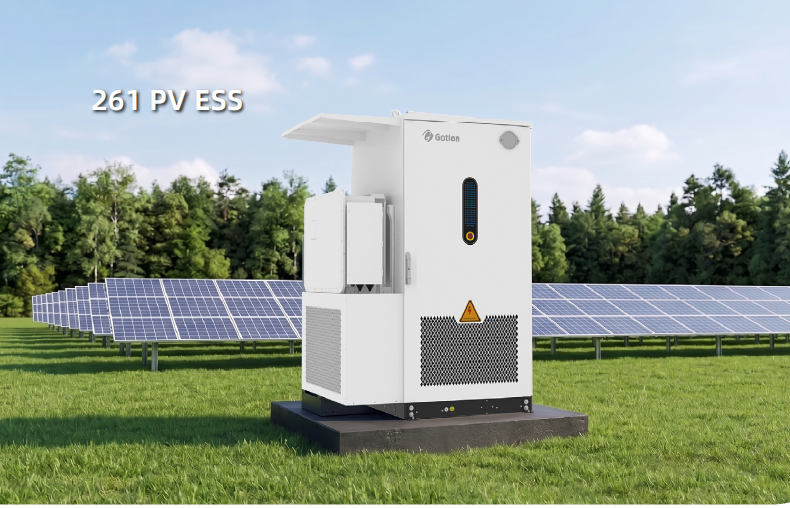

SES-R125-261-CE Energy Storage System (125 kW / 261 kWh)
Το σύστημα Gotion SES-R125-261-CE (125 kW / 261 kWh) αποτελεί τη νέα, αναβαθμισμένη λύση αυτόνομης αποθήκευσης ενέργειας DC-Coupled, ειδικά σχεδιασμένη για εγκαταστάσεις που απαιτούν αυξημένη ισχύ.
Κύρια Χαρακτηριστικά Προϊόντος
01
Κορυφαία Απόδοση & Αρχιτεκτονική
- Απευθείας Διασύνδεση Φ/Β (PV DC Coupling): Υποστηρίζει απευθείας σύνδεση φωτοβολταϊκών στο DC bus για ευέλικτη αρχιτεκτονική συστήματος, μειώνοντας τις περιττές μετατροπές και το κόστος εξοπλισμού.
- Συντονισμός Πολλαπλών Πηγών Ενέργειας: Συνδυαστική διαχείριση τροφοδοσίας από Φ/Β, Δίκτυο και Η/Ζ (Diesel), με ενεργή ρύθμιση τάσης του δικτύου.
- Ενσωματωμένος Διακόπτης STS: Ενσωματωμένος Static Transfer Switch που εξασφαλίζει αδιάλειπτη, αυτόματη μετάβαση μεταξύ λειτουργίας δικτύου (On-Grid) και αυτόνομης λειτουργίας (Off-Grid).
- 100% Ασύμμετρη Έξοδος: Πλήρης υποστήριξη τριφασικών ασύμμετρων φορτίων έως και 100% της ισχύος.
- Black Start & Παραλληλισμός: Υποστηρίζει αυτόνομη επανεκκίνηση (Black Start) και παράλληλη σύνδεση έως και 6 μονάδων (συνολική ισχύς έως 750 kW).
- Ταχεία Μεταγωγή AC: Χρόνος μεταγωγής στην πλευρά AC ≤20ms για προστασία ευαίσθητου εξοπλισμού.
02
Μέγιστη Ασφάλεια & Αξιοπιστία
- Κυψέλες LFP 314Ah Υψηλής Διάρκειας: Κυψέλες νέας γενιάς για μεγάλη διάρκεια ζωής, με το battery PACK να διαθέτει πιστοποίηση προστασίας IP67.
- Στιβαρή Κατασκευή & Προστασία: Προστασία IP55 για το συνολικό Cabinet και IP66 για τον υβριδικό μετατροπέα.
- Πυρόσβεση 4 Επιπέδων & Εκτόνωση Πίεσης: Ολοκληρωμένη ασφάλεια με ανιχνευτές καπνού, θερμοκρασίας και αερίων λιθίου, κατάσβεση αερολύματος (σε επίπεδο PACK και Cabinet), ενεργό εξαερισμό και ειδικές βαλβίδες/πάνελ εκτόνωσης πίεσης.
03
Έξυπνη Διαχείριση & Συντήρηση (Smart O&M)
- Απομακρυσμένες Αναβαθμίσεις (OTA): Υποστήριξη αναβαθμίσεων λογισμικού Over-The-Air.
- Απομακρυσμένη Διάγνωση Βλαβών: Ταχεία ανάλυση και επίλυση σφαλμάτων από εξειδικευμένους μηχανικούς.
- Συντονισμός Cloud-Edge: Ενσωματωμένη επιτήρηση σε πραγματικό χρόνο, τηλεμετρία και σύστημα έγκαιρης προειδοποίησης.
Τεχνικές Προδιαγραφές Gotion SES-R125-261-CE (125 kW / 261 kWh)
1. Παράμετροι Μπαταρίας (Battery Pack)
| Παράμετρος | Τιμή |
|---|---|
| Τύπος Κυψέλης (Cell Type) | LFP-314Ah |
| Συνδεσμολογία (String Configuration) | 1P52S * 5 |
| Ονομαστική Ενέργεια (Nominal Energy) | 261 kWh |
| Εύρος Τάσης DC (DC Voltage Range) | 728 – 936 V |
2. Παράμετροι Φωτοβολταϊκών (PV - DC)
| Παράμετρος | Τιμή |
|---|---|
| Τάση Εκκίνησης (Start-up Voltage) | 180 V |
| Εύρος Τάσης Λειτουργίας MPPT | 150 – 950 V |
| Αριθμός Εισόδων MPPT | 10 |
| Strings ανά Κανάλι MPPT | 2 |
| Ονομαστική Τάση Λειτουργίας (Rated Operating Voltage) | 600 V |
| Μέγιστη Ισχύς Εισόδου Φ/Β (Max. PV Input Power) | 250 kW |
| Μέγιστο Ρεύμα Εισόδου ανά MPPT | 42 A |
3. Παράμετροι AC - Διασυνδεδεμένη Λειτουργία (Grid-Connected)
| Παράμετρος | Τιμή |
|---|---|
| Τάση Δικτύου (Grid Voltage) | 400V (-15% ~ +10%) |
| Ονομαστική Ισχύς AC (Rated AC Power) | 125 kW |
| Συντελεστής Ισχύος (Power Factor Range) | -1 ~ +1 |
| Συνολική Αρμονική Παραμόρφωση (iTHD) | < 3% |
4. Παράμετροι AC - Αυτόνομη Λειτουργία (Off-Grid)
| Παράμετρος | Τιμή |
|---|---|
| Ονομαστική Συχνότητα (Rated Frequency) | 50 / 60 Hz |
| Ονομαστική Ισχύς Εξόδου (Rated Output Power) | 125 kW |
| Συνολική Αρμονική Παραμόρφωση (THD) | < 3% |
5. Γενικές Παράμετροι Συστήματος
| Παράμετρος | Τιμή |
|---|---|
| Εύρος Θερμοκρασίας Λειτουργίας | -30°C έως 55°C (Μείωση ισχύος > 45°C) |
| Σχετική Υγρασία Λειτουργίας | 5% – 95% (χωρίς συμπύκνωση) |
| Μέθοδος Ψύξης (Cooling Method) | Smart Air Cooling (ηλεκτρονικά) + Liquid Cooling (μπαταρία) |
| Υψόμετρο Λειτουργίας (Operating Altitude) | ≤ 4000 m (Μείωση ισχύος > 2000m) |
| Μέγιστη Απόδοση Υβριδικού Μετατροπέα | 97.2% |
| Σύστημα Πυρόσβεσης (Fire Protection) | Ανιχνευτής καπνού + Ανιχνευτής αερίων μπαταρίας λιθίου + Αισθητήρας θερμοκρασίας + Κατάσβεση αερολύματος (Pack & Cabinet) + Πάνελ εκτόνωσης πίεσης + Βαλβίδα ασφαλείας |
| Τρόπος Καλωδίωσης (Wiring Method) | 3P3W+PE / 3P4W+PE |
| Βαθμός Προστασίας (Ingress Protection) | IP55 (Cabinet) |
| Διεπαφές Επικοινωνίας (Communication) | RS485, Ethernet * 2 |
| Πρωτόκολλα Επικοινωνίας | Modbus / MQTT |
| Διαστάσεις (Π * Β * Υ) | 1780 * 1350 * 2420 mm |
| Συνολικό Βάρος | 2.7 Τόνοι (2,700 kg) |

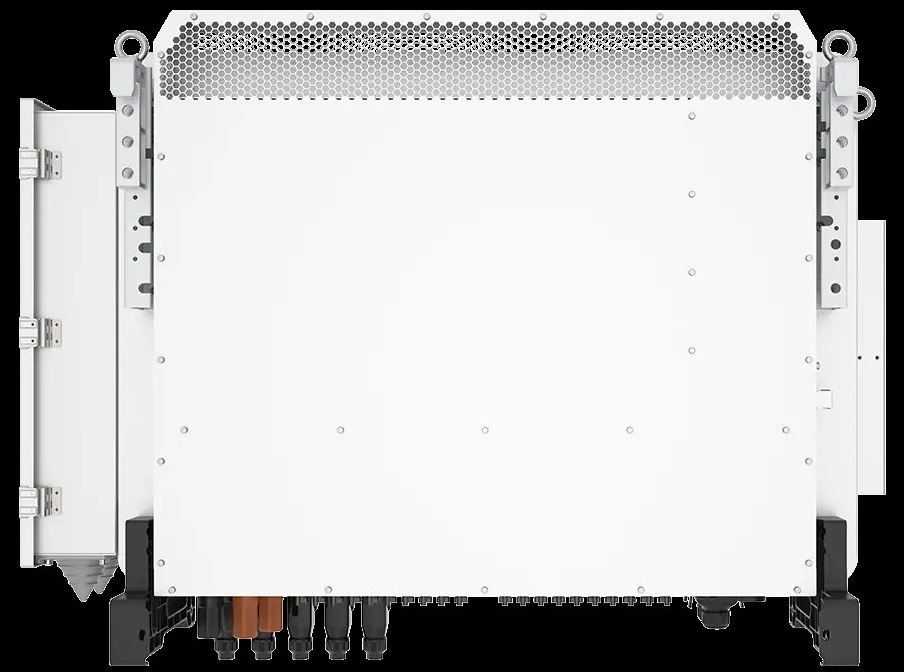

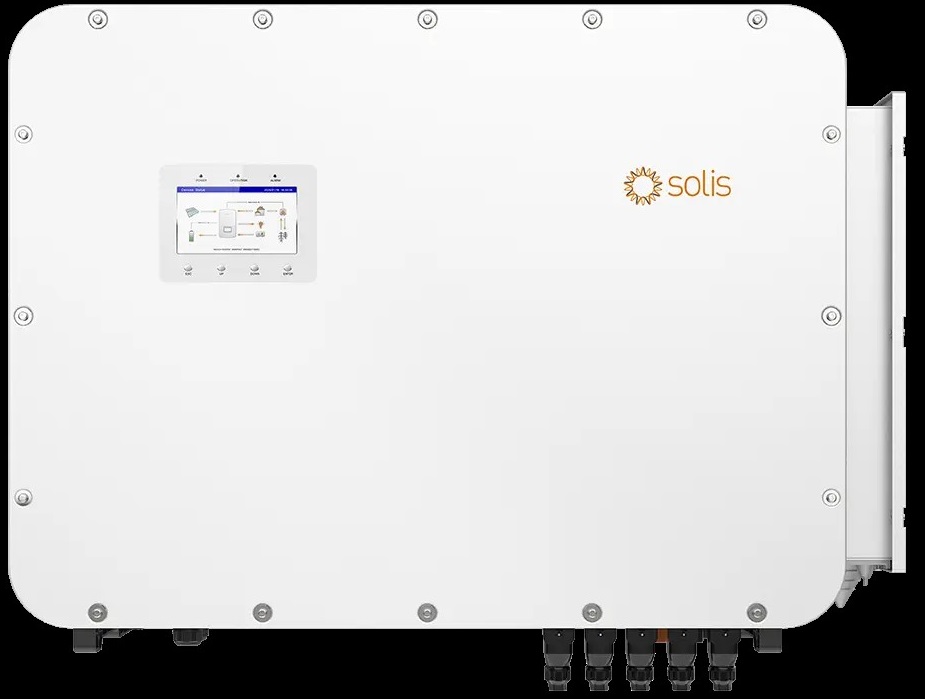

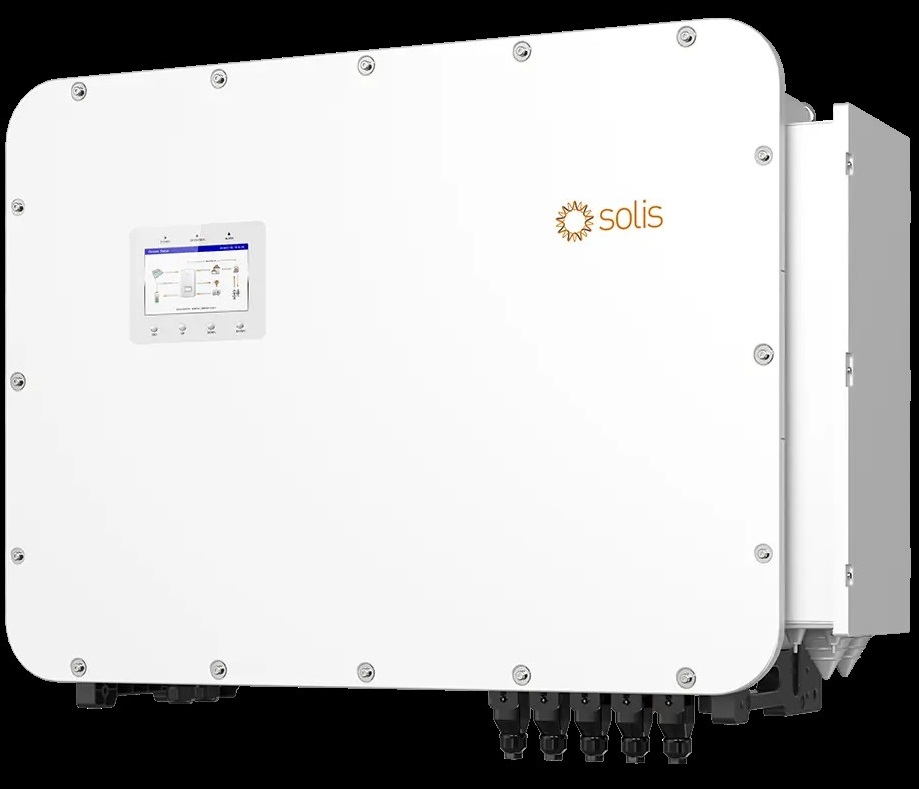

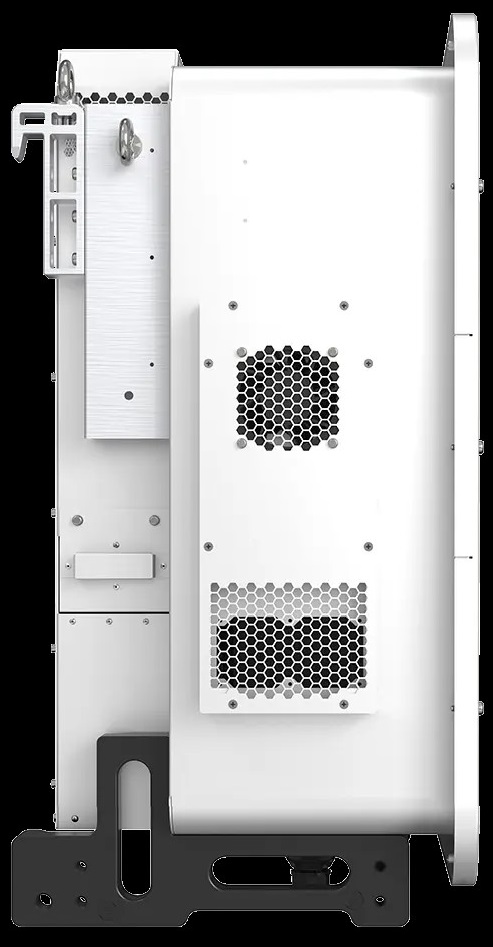

GINLONG SOLIS | ΣΕΙΡΑ SOLARATOR
S6-EH3P(125)K10-NV-YD-H (125kW)
Τριφασικός Υβριδικός Μετατροπέας Υψηλής Τάσης
Ζήστε την εμπειρία της αδιάλειπτης παροχής ενέργειας με τους αντιστροφείς αποθήκευσης Solis. Σχεδιασμένος για εμπορικές και βιομηχανικές εγκαταστάσεις, συνδυάζει μέγιστη ευελιξία, κορυφαία απόδοση και έξυπνη διαχείριση φορτίων.
Επισκόπηση & Χαρακτηριστικά
01
6 Κορυφαία Πλεονεκτήματα
- Ευελιξία Σύνδεσης: Υποστηρίζει διασύνδεση τόσο DC όσο και AC (DC/AC coupling), ιδανικό για νέες εγκαταστάσεις αλλά και για αναβαθμίσεις/επεκτάσεις υφιστάμενων συστημάτων.
- Αξιόπιστη Εφεδρεία: Εξασφαλίζει αξιόπιστη εφεδρική ενέργεια (backup) σε διάφορα σενάρια λειτουργίας, μέσω έξυπνης διαχείρισης των αποθεμάτων της μπαταρίας.
- Έξυπνη Προτεραιοποίηση: Επεκτείνει τον χρόνο τροφοδοσίας για τα κρίσιμα φορτία της επιχείρησης μέσω έξυπνης προτεραιοποίησης φορτίων.
- Διεπαφή Τρία-σε-Ένα (3-in-1): Προσφέρει μια ευέλικτη διεπαφή για την απρόσκοπτη, ταυτόχρονη ενσωμάτωση Φωτοβολταϊκών (On-grid), Αιολικής Ενέργειας και Γεννητριών Diesel.
- Αστραπιαία Μεταγωγή (UPS): Πραγματοποιεί μετάβαση μεταξύ λειτουργίας δικτύου (On-Grid) και αυτόνομης λειτουργίας (Off-Grid) σε λιγότερο από 10ms, διασφαλίζοντας απόλυτα αδιάλειπτη παροχή ρεύματος.
- Δυνατότητα Επέκτασης: Υποστηρίζει παράλληλη λειτουργία πολλαπλών μονάδων έως 1.25MW.
02
Απόδοση Φ/Β & Διαχείριση Μπαταρίας
- 2x Ονομαστική Ισχύς Φ/Β: Υποστηρίζει έως και διπλάσια ονομαστική ισχύ εισόδου από φωτοβολταϊκά (oversizing), μεγιστοποιώντας την αξιοποίηση της ηλιακής ενέργειας.
- Ρεύμα String 21A: Υποστηρίζει μέγιστο ρεύμα εισόδου 21A ανά string, εξασφαλίζοντας πλήρη συμβατότητα με τα σύγχρονα Φ/Β πάνελ υπερ-υψηλής ισχύος.
- Ευρεία Συμβατότητα: Πλήρως συμβατός με μονάδες μπαταρίας λιθίου 314Ah, μειώνοντας αισθητά το συνολικό κόστος του συστήματος (BOS).
- Ταχεία Φόρτιση 200A: Υποστηρίζει υπερ-ταχεία φόρτιση μπαταρίας με μέγιστο ρεύμα φόρτισης στα 200A.
- Δύο Ανεξάρτητες Θύρες: Διαθέτει 2 ανεξάρτητες θύρες εισόδου μπαταρίας, προσφέροντας ευέλικτες διαμορφώσεις και πανεύκολη μελλοντική επέκταση χωρητικότητας.
- Υψηλή Ικανότητα Υπερφόρτωσης: Παρέχει υπερφόρτωση 160% για 200ms σε λειτουργία off-grid, διασφαλίζοντας την ομαλή εκκίνηση μεγάλων και επαγωγικών φορτίων (κινητήρες, αντλίες).
03
Έλεγχος Δικτύου, Προστασία & Cloud
- Υποστήριξη Ασθενούς Δικτύου: Προσφέρει ευέλικτο έλεγχο για σενάρια ασθενούς δικτύου (weak grid) και υβριδικής λειτουργίας με γεννήτρια, μειώνοντας το κόστος επένδυσης.
- Πλατφόρμα SolisCloud: Έξυπνος απομακρυσμένος έλεγχος, βελτιστοποίηση μέσω Τεχνητής Νοημοσύνης (AI) και άμεση διάγνωση/επίλυση προβλημάτων – όλα μέσα από μία πλατφόρμα.
- Διαχείριση Ζήτησης & Zero Export: Ενσωματώνει προηγμένες λειτουργίες διαχείρισης ενέργειας και πλήρους αποτροπής έγχυσης στο δίκτυο (anti-reverse flow).
- Αντιστάθμιση Άεργου Ισχύος: Παρέχει δυναμική αντιστάθμιση άεργου ισχύος για τη βελτίωση του συντελεστή (cosφ) της εγκατάστασης και την εξάλειψη των προστίμων/χρεώσεων άεργου ενέργειας.
- Λειτουργία Utility Bypass: Επιτρέπει την απευθείας τροφοδοσία των εφεδρικών φορτίων από το κεντρικό δίκτυο όταν αυτό απαιτείται.
- Πατενταρισμένη Ψύξη: Προηγμένη τεχνολογία ψύξης που διασφαλίζει απόλυτα αξιόπιστη λειτουργία χωρίς απώλειες (derating), ακόμα και σε ακραίες συνθήκες υψηλής θερμοκρασίας.
Τεχνικές Προδιαγραφές Ginlong Solis S6-EH3P(125)K10-NV-YD-H
1. Είσοδος DC / Φωτοβολταϊκά (PV Input)
| Παράμετρος | Τιμή |
|---|---|
| Συνιστώμενη Μέγιστη Ισχύς Φ/Β (Max. PV Array Size) | 250 kW |
| Μέγιστη Χρήσιμη Ισχύς Εισόδου Φ/Β | 250 kW |
| Μέγιστη Τάση Εισόδου (Max. Input Voltage) | 1000 V |
| Ονομαστική Τάση (Rated Voltage) | 600 V |
| Τάση Εκκίνησης (Start-up Voltage) | 180 V |
| Εύρος Τάσης MPPT (MPPT Voltage Range) | 150 - 950 V |
| Μέγιστο Ρεύμα Εισόδου (Max. Input Current) | 10 × 42 A |
| Μέγιστο Ρεύμα Βραχυκύκλωσης (Max. Short Circuit Current) | 10 × 60 A |
| Αριθμός MPPT / Μέγιστος Αριθμός Strings | 10 MPPT / 20 Strings |
2. Παράμετροι Μπαταρίας (Battery)
| Παράμετρος | Τιμή |
|---|---|
| Τύπος Μπαταρίας (Battery Type) | Li-ion (Ιόντων Λιθίου) |
| Εύρος Τάσης Μπαταρίας (Battery Voltage Range) | 300 - 950 V |
| Μέγιστο Ρεύμα Φόρτισης / Εκφόρτισης | 100 A × 2 / 100 A × 2 |
| Αριθμός Θυρών Μπαταρίας / Θυρών BMS | 2 ανεξάρτητες θύρες |
| Μέγιστο Ρεύμα Φόρτισης / Εκφόρτισης ανά Θύρα | 100 A |
| Πρωτόκολλο Επικοινωνίας Μπαταρίας | CAN |
3. Έξοδος AC - Διασυνδεδεμένη Λειτουργία (Grid-Side Output)
| Παράμετρος | Τιμή |
|---|---|
| Ονομαστική Ισχύς Εξόδου (Rated Output Power) | 125 kW |
| Μέγιστη Φαινόμενη Ισχύς (Max. Apparent Power) | 125 kVA |
| Ονομαστική Τάση Δικτύου (Grid Voltage) | 3/N/PE, 220V/380V, 230V/400V |
| Ονομαστική Συχνότητα Δικτύου | 50 Hz / 60 Hz |
| Ονομαστικό Ρεύμα Εξόδου Δικτύου | 189.9 A / 180.4 A |
| Συντελεστής Ισχύος (Power Factor) | > 0.99 (0.8 επαγωγικό - 0.8 χωρητικό) |
| Συνολική Αρμονική Παραμόρφωση Ρεύματος (THDi) | < 3% |
4. Είσοδος AC - Δίκτυο (Grid-Side Input)
| Παράμετρος | Τιμή |
|---|---|
| Μέγιστη Ισχύς Εισόδου (Max. Input Power) | 164.5 kW / 173.2 kW |
| Εύρος Τάσης Εισόδου (Input Voltage Range) | 304 - 460 V |
| Μέγιστο Ρεύμα Εισόδου (Max. Input Current) | 250 A |
5. Έξοδος AC - Εφεδρική Λειτουργία (Back-up / UPS Output)
| Παράμετρος | Τιμή |
|---|---|
| Ονομαστική Ισχύς Εξόδου (Rated Output Power) | 125 kW |
| Μέγιστη Στιγμιαία Ισχύς Υπερφόρτωσης | 1.4x ονομαστικής (10s) / 1.6x ονομαστικής (200ms) |
| Χρόνος Μεταγωγής Εφεδρείας (Switch Time) | < 10 ms (μεμονωμένος) / < 20 ms (παράλληλη σύνδεση έως 6) |
| Ονομαστική Τάση Εξόδου Off-Grid | 3/N/PE, 220V/380V, 230V/400V |
| Ονομαστικό Ρεύμα Εξόδου Off-Grid | 189.9 A / 180.4 A |
| Μέγιστο Ρεύμα Διέλευσης AC (AC Passthrough) | 189.9 A / 180.4 A |
| Αρμονική Παραμόρφωση Τάσης (THDv) | < 3% (σε γραμμικό φορτίο) |
6. Είσοδος AC - Γεννήτρια / Η/Ζ (Generator Input)
| Παράμετρος | Τιμή |
|---|---|
| Μέγιστη Ισχύς Εισόδου Γεννήτριας | 125 kW |
| Ονομαστικό Ρεύμα Εισόδου | 189.9 A / 180.4 A |
| Ονομαστική Τάση / Συχνότητα | 3/N/PE, 220V/380V, 230V/400V (50/60 Hz) |
7. Βαθμός Απόδοσης (Efficiency)
| Παράμετρος | Τιμή |
|---|---|
| Μέγιστη Απόδοση (Max. Efficiency) | 97.5% |
| Ευρωπαϊκή Απόδοση (EU Efficiency) | 97.2% |
| Μέγιστη Απόδοση Φόρτισης Μπαταρίας (από Φ/Β / AC) | 98.2% / 97.0% |
| Απόδοση Εκφόρτισης Μπαταρίας | 97.0% |
8. Συστήματα Προστασίας (Protection)
| Παράμετρος | Τιμή |
|---|---|
| Προστασία από Υπερτάσεις (Surge Protection) | DC Τύπου II / AC Τύπου II |
| Προστασία Υπερέντασης Εξόδου & Αντίστροφης Πολικότητας DC | Ναι |
| Παρακολούθηση Μόνωσης & Ανίχνευση Διαρροής Ρεύματος (RCD) | Ναι |
| Ενσωματωμένος Διακόπτης DC Φ/Β (Integrated PV Switch) | Ναι |
| Προστασία από Φαινόμενο Νησιδοποίησης (Anti-islanding) | Ναι |
| Προστασία AFCI 2.0 (Ανίχνευση Ηλεκτρικού Τόξου) | Προαιρετικά (Optional) |
| Κατηγορία Προστασίας / Υπέρτασης | Class I / DC II, AC III |
9. Γενικά Χαρακτηριστικά & Διαστάσεις
| Παράμετρος | Τιμή |
|---|---|
| Μέγιστη Ισχύς ανά Φάση (Grid & Back-up) | 33% της ονομαστικής ισχύος |
| Διαστάσεις (Πλάτος × Ύψος × Βάθος) | 1174 × 814 × 400 mm |
| Καθαρό Βάρος | 170 kg |
| Τοπολογία Μετατροπέα | Non-isolated (Χωρίς μετασχηματιστή) |
| Κατανάλωση σε Αναμονή (Self-consumption) | < 45 W |
| Εύρος Θερμοκρασίας Λειτουργίας | -25°C έως +60°C |
| Σχετική υγρασία | 0 - 100% |
| Βαθμός Στεγανότητας (Ingress Protection) | IP66 |
| Μέθοδος Ψύξης | Έξυπνη ψύξη με ανεμιστήρες (Intelligent redundant fan-cooling) |
| Μέγιστο Υψόμετρο Λειτουργίας | 3000 m |

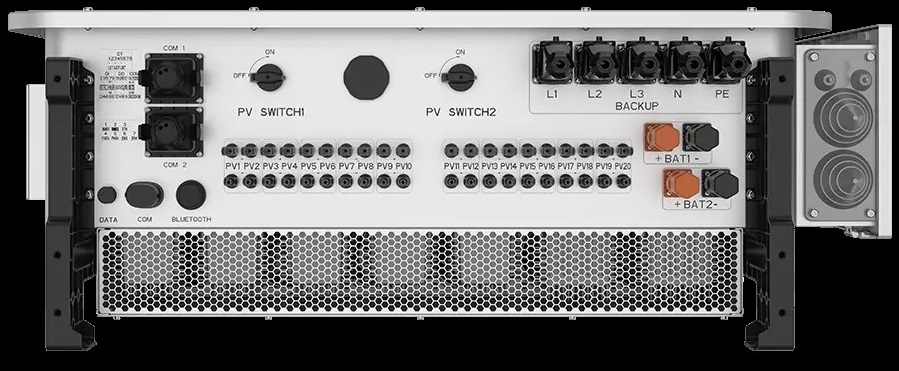

10. Συνδεσμολογία & Επικοινωνία
| Παράμετρος | Τιμή |
|---|---|
| Σύνδεση Φ/Β (PV Connection) | Ακροδέκτες MC4 |
| Σύνδεση Μπαταρίας & AC | Ακροδέκτες ισχύος (Terminal block) |
| Οθόνη & Χειρισμός | Οθόνη LCD 7.0" & Bluetooth + Εφαρμογή (App) |
| Τυπική Επικοινωνία (Standard Interfaces) | WIFI+LAN+Bluetooth, CAN-BMS×2, CAN-Parallel×2, LAN, RS485-Meter, RS485, DRM, DI×5, DO×4 |
| Προαιρετική Επικοινωνία | 4G |
