Νέα ολοκληρωμένη λύση Gotion DC-Coupled 100kW-261kWh

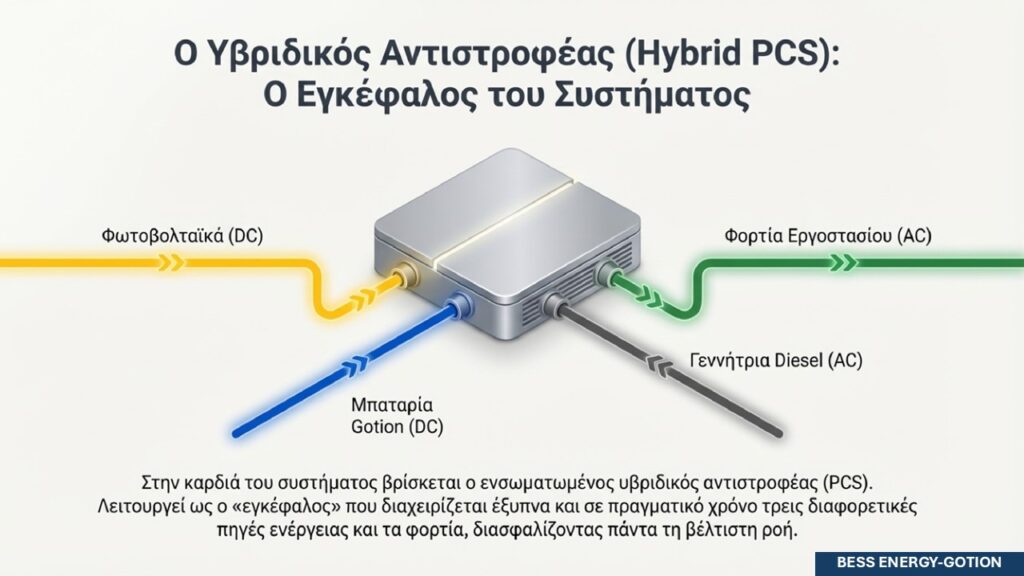

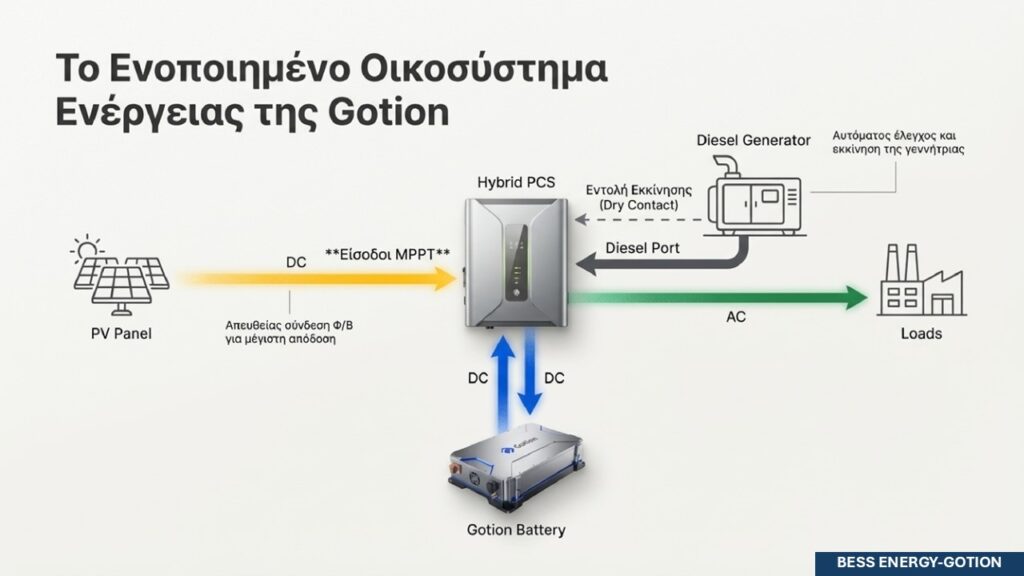

- Ενσωματωμένος Υβριδικός Αντιστροφέας (Hybrid PCS) Ενσωμάτωση του υβριδικού inverter απευθείας μέσα στη μονάδα αποθήκευσης. Αυτό αντικαθιστά την ανάγκη για ξεχωριστές μονάδες PCS που απαιτούνταν στο παρελθόν.

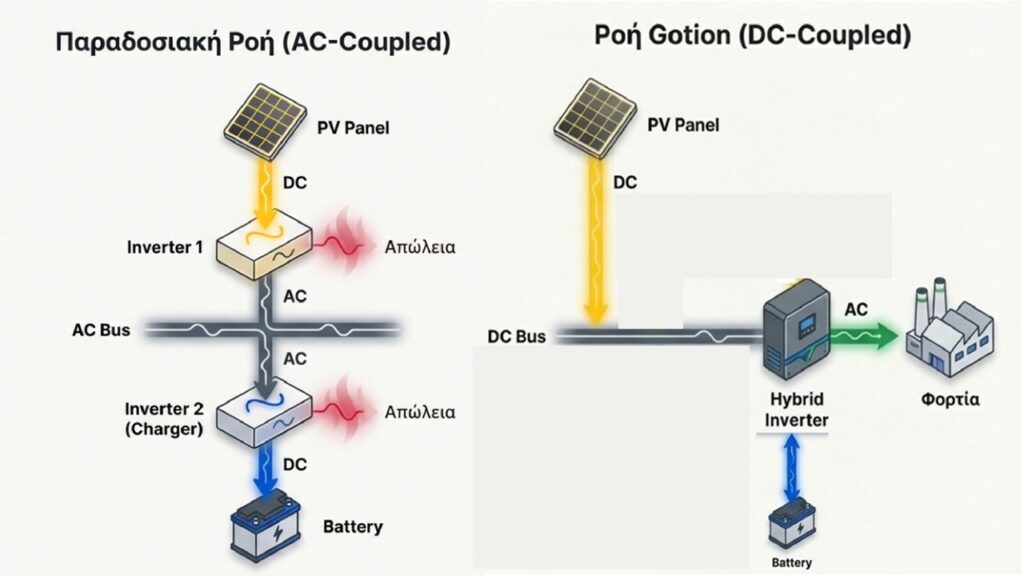

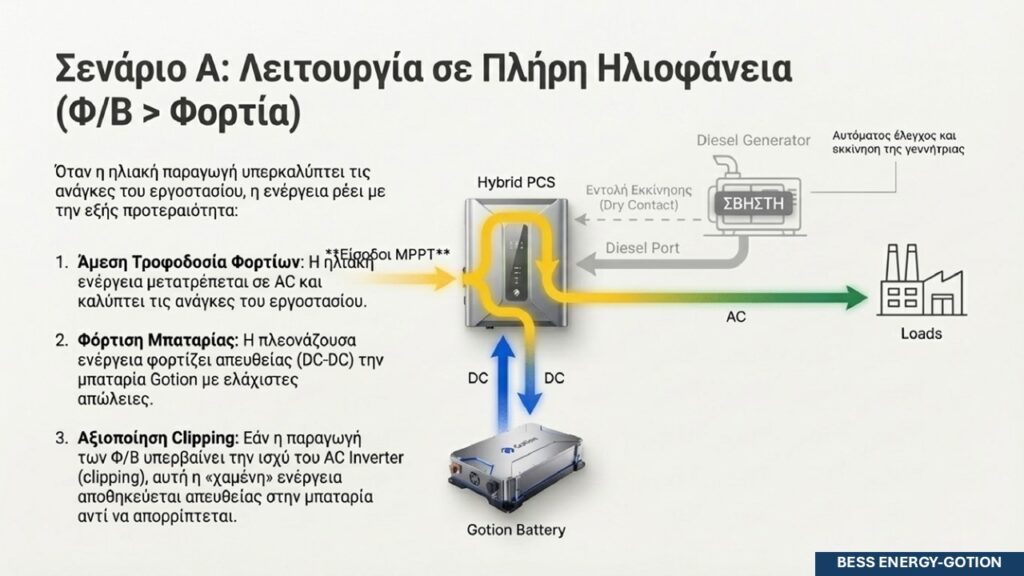

- Απευθείας σύνδεση με Φωτοβολταϊκά Η νέα σχεδίαση επιτρέπει στο σύστημα αποθήκευσης να συνδέεται απευθείας στην DC πλευρά των φωτοβολταϊκών, ελαχιστοποιώντας τις απώλειες μετατροπής.
- Υψηλότερη απόδοση & χαμηλότερο κόστος Επιτυγχάνεται βελτίωση της συνολικής ενεργειακής απόδοσης, ενώ παράλληλα μειώνεται το κόστος εγκατάστασης και οι ανάγκες συντήρησης.
- Κατάργηση του εξωτερικού MPS Η νέα ολοκληρωμένη μονάδα καθιστά πλέον περιττή τη χρήση εξωτερικού ελεγκτή πολλαπλών θυρών (MPS), προσφέροντας μια πιο αποδοτική λύση "όλα-σε-ένα".

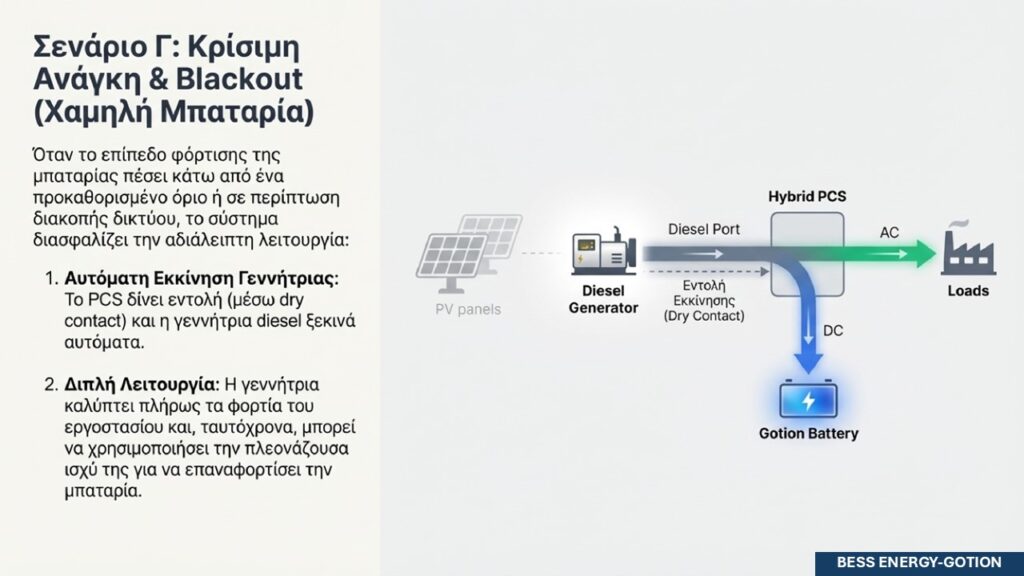

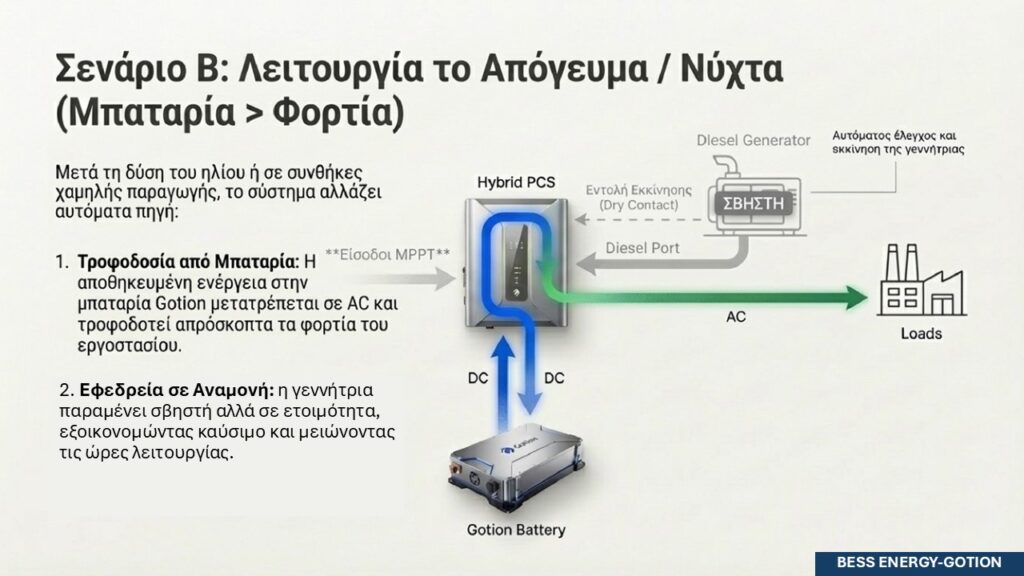

- Υποστήριξη γεννητριών Το σύστημα υποστηρίζει τη σύνδεση με θύρα πετρελαιογεννήτριας (diesel port) για μέγιστη ενεργειακή ασφάλεια σε περιπτώσεις ανάγκης.

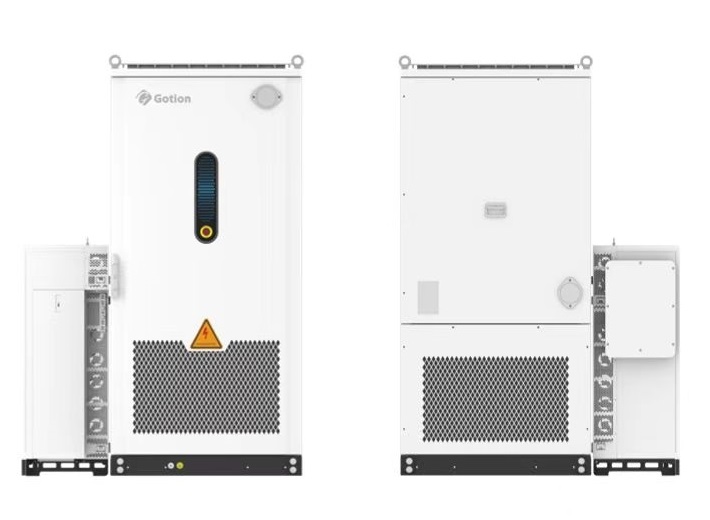

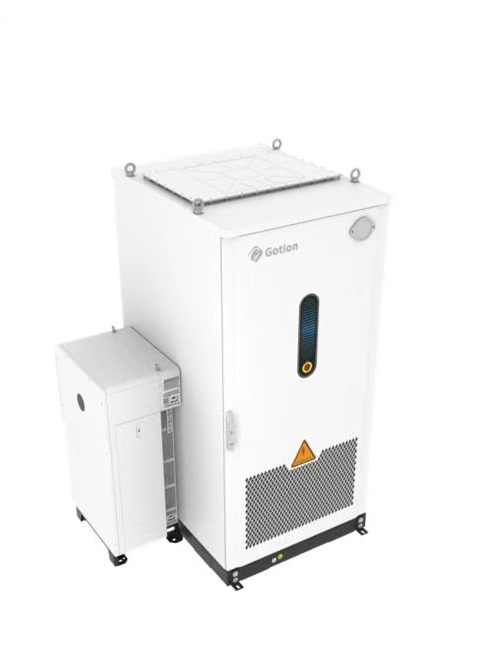

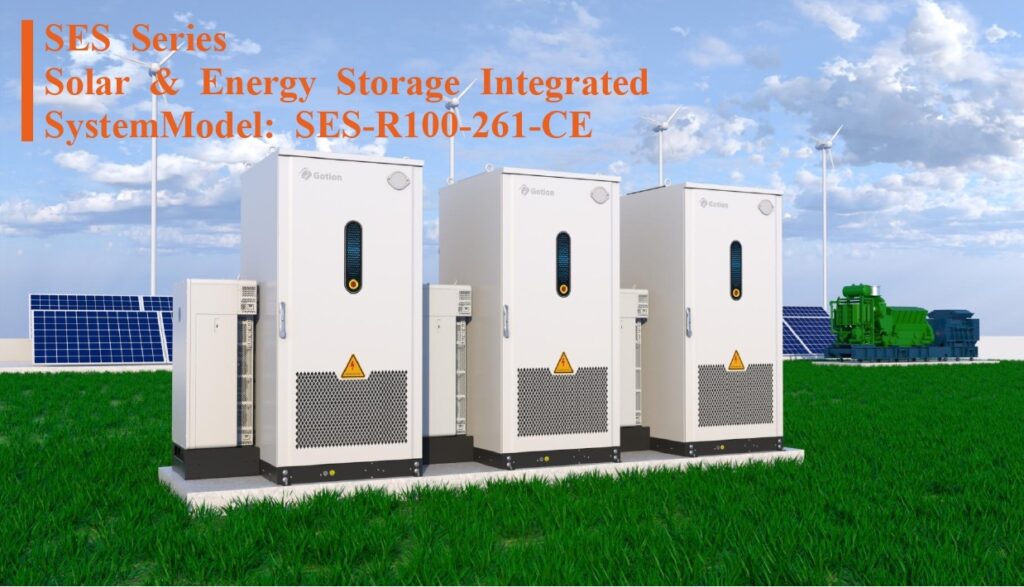

Μονάδα Gotion All-in-One DC-Coupled
Κύρια Πλεονεκτήματα SES-R100
1. Υψηλές Επιδόσεις
- Single-Inverter Architecture: Κατάργηση επιπλέον αντιστροφέων Φ/Β - μείωση CAPEX & OPEX.

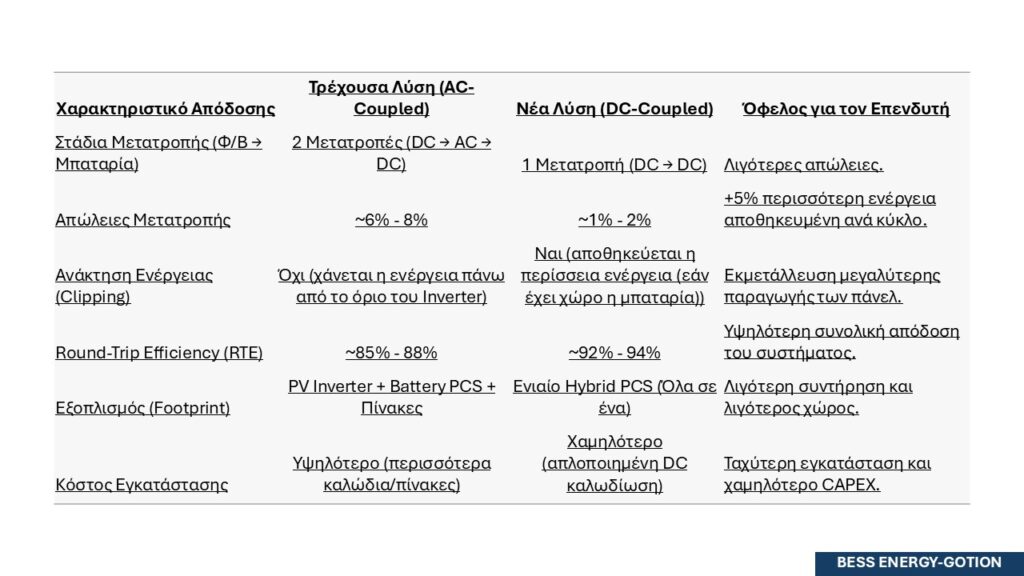

- Ενεργειακό Κέρδος 8%: DC Coupled διασύνδεση χωρίς περιττές μετατροπές.
- Διπλή Πηγή Εσόδων: Ταυτόχρονη φόρτιση από Φ/Β και Δίκτυο (Grid Arbitrage).
- Απόδοση 98.2%: Κορυφαίος βαθμός απόδοσης μετατροπέα.
- UPS & Black Start: Μεταγωγή <20ms και αυτόνομη εκκίνηση.
2. Κορυφαία Ασφάλεια
- LFP-314Ah Cells: Κυψέλες νέας γενιάς για μέγιστη διάρκεια ζωής.
- Πυρόσβεση 4 Επιπέδων: Ανιχνευτές αερίων λιθίου & καταστολή αερολύματος (Pack/Cabinet).
- IP55 & IP67: Προστασία από ακραίες καιρικές συνθήκες και σκόνη.
- Εκτόνωση Πίεσης: Ειδικά πάνελ και βαλβίδες ασφαλείας.
3. Ευελιξία
- Υψηλή Ισχύς Φ/Β: Υποστήριξη έως 156kWp ανά μονάδα.
- Υβριδική Ψύξη: Liquid Cooling για μπαταρίες & Smart Air για ηλεκτρονικά.
- Ακραίες Συνθήκες: Λειτουργία από -30°C έως +55°C & υψόμετρο 4000m.
- Συμπληρωματικότητα: Δυνατότητα σύνδεσης με Η/Ζ (Diesel).
4. Έξυπνη Διαχείριση
- SCADA Ready: Υποστήριξη Modbus & MQTT μέσω Ethernet/RS485.
- OTA Updates: Απομακρυσμένη αναβάθμιση λογισμικού (Over-the-Air).
- Real-time Monitoring: Έξυπνη επιτήρηση και έγκαιρη προειδοποίηση σφαλμάτων.
Τεχνικές Προδιαγραφές Gotion DC-Coupled 100kW-261kWh- SES-R100-261-CE
| Παράμετρος | Προδιαγραφή |
|---|---|
| Μοντέλο Προϊόντος - Product Model | SES-R100-261-CE |
| Φωτοβολταϊκές Παράμετροι - PV Parameters | |
| Τάση Εκκίνησης - Start-up Voltage | 195V |
| Εύρος Τάσης Λειτουργίας MPPT - MPPT Operating Voltage Range | 180~800V |
| Αριθμός Εισόδων MPPT - Number of MPPT Inputs | 10 |
| Αριθμός Συμβολαιοσειρών MPPT ανά Κανάλι - MPPT strings per channel | 2 |
| Ονομαστική Τάση Λειτουργίας - Rated Operating Voltage | 550V |
| Μέγιστη Ισχύς Εισόδου Φ/Β - Maximum PV Input Power | 156kW |
| Μέγιστο Ρεύμα Εισόδου ανά MPPT - Maximum Input Current per MPPT | 32A |
| Παράμετροι Συστήματος - System Parameters | |
| Εύρος Τάσης Διαύλου DC - DC Bus Voltage Range | 728~936Vdc |
| Τάση Εξόδου - Output Voltage | 400V (-15%~+10%) |
| Διαμόρφωση Συστήματος - System Configuration | 1P260S |
| Ονομαστική Ισχύς AC - AC Rated Power | 100kW |
| Ενέργεια Συστήματος Μπαταρίας - Battery System Energy | 261kWh |
| Διαστάσεις (Μ*Π*Υ) - Dimensions (L*W*H) | 1660*1350*2420mm (περιλαμβάνεται το ύψος αντιεκρηκτικής πλάκας) |
| Βάρος - Weight | 2720KG |
| Βαθμός Προστασίας - Ingress Protection | Καμπίνα IP55, Υβριδικός Μετατροπέας IP66 |
| Εύρος Θερμοκρασίας Λειτουργίας - Operating Temperature Range | -30°C~+55°C (Μείωση ισχύος > 45°C) |
| Εύρος Υγρασίας Λειτουργίας - Operating Humidity Range | 5%~95% (χωρίς συμπύκνωση) |
| Υψόμετρο Λειτουργίας - Operating Altitude | ≤ 4000m (Μείωση ισχύος > 2000m) |
| Μέθοδος Ψύξης - Cooling Method | Έξυπνη αερόψυξη + Υγρόψυξη PACK |
| Σύστημα Πυροπροστασίας - Fire Protection System | Ανιχνευτής καπνού + ανιχνευτής μπαταρίας λιθίου + ανιχνευτής θερμοκρασίας + πυροπροστασία αερολύματος + αντιεκρηκτική πλάκα + βαλβίδα ασφαλείας πυρός |
| Θύρες Επικοινωνίας - Communication Ports | RS485, Ethernet*2 |
| Πρωτόκολλα Επικοινωνίας - Communication Protocols | Modbus/MQTT (Υποστήριξη προσαρμογής πρωτοκόλλου) |
| Παράμετροι Κυψέλης - Cell Parameters | |
| Ονομαστική Χωρητικότητα - Rated Capacity | 314Ah |
| Ονομαστική Ενέργεια - Rated Energy | 1004.8Wh |
| Συνολικές Διαστάσεις - Overall Dimensions | 71.95×174.8×207.1mm |
| Παράμετροι PACK - PACK Parameters | |
| Διαμόρφωση - Configuration | 1P52S |
| Ονομαστική Τάση - Nominal Voltage | 166.4V |
| Ονομαστική Ενέργεια - Nominal Energy | 52.2kWh |
| Συνολικές Διαστάσεις - Overall Dimensions | 800×1152×237mm |
| Βάρος - Weight | Περίπου 340kg |

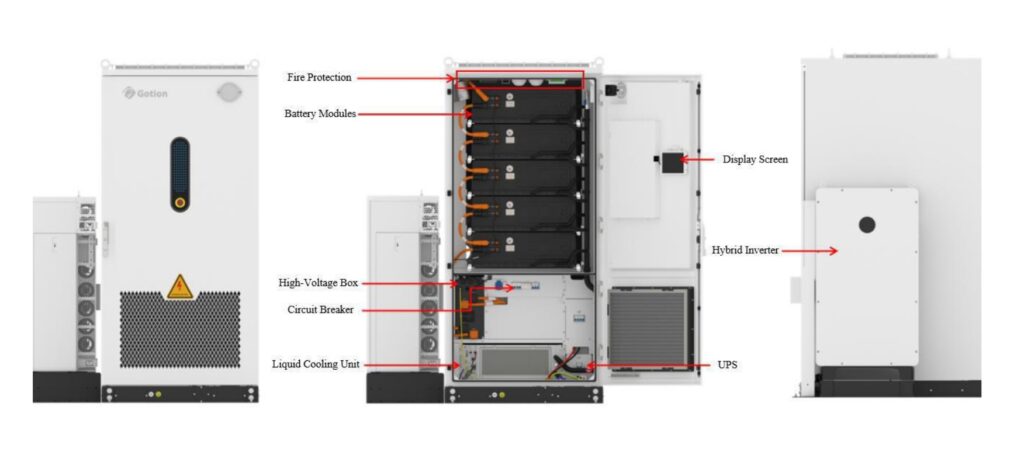

| Σύνθεση Συστήματος - System Composition | |
| Σύστημα Μπαταρίας - Battery System | 5 σετ πακέτων PACK |
| Σύστημα Διαχείρισης BMS - BMS Management System | 1 σετ |
| Σύστημα Πυροπροστασίας - Fire Protection System | 1 σετ |
| Μονάδα Υγρόψυξης - Liquid Cooling Unit | 1 σετ, 5kW |
| Καμπίνα - Cabinet | 1 σετ |
| Υβριδικός Μετατροπέας - Hybrid Inverter | 1 σετ, 100kW |
| Πίνακας Ελέγχου - Control Box | 1 σετ |
| Μονάδα EMU - EMU | 1 σετ |

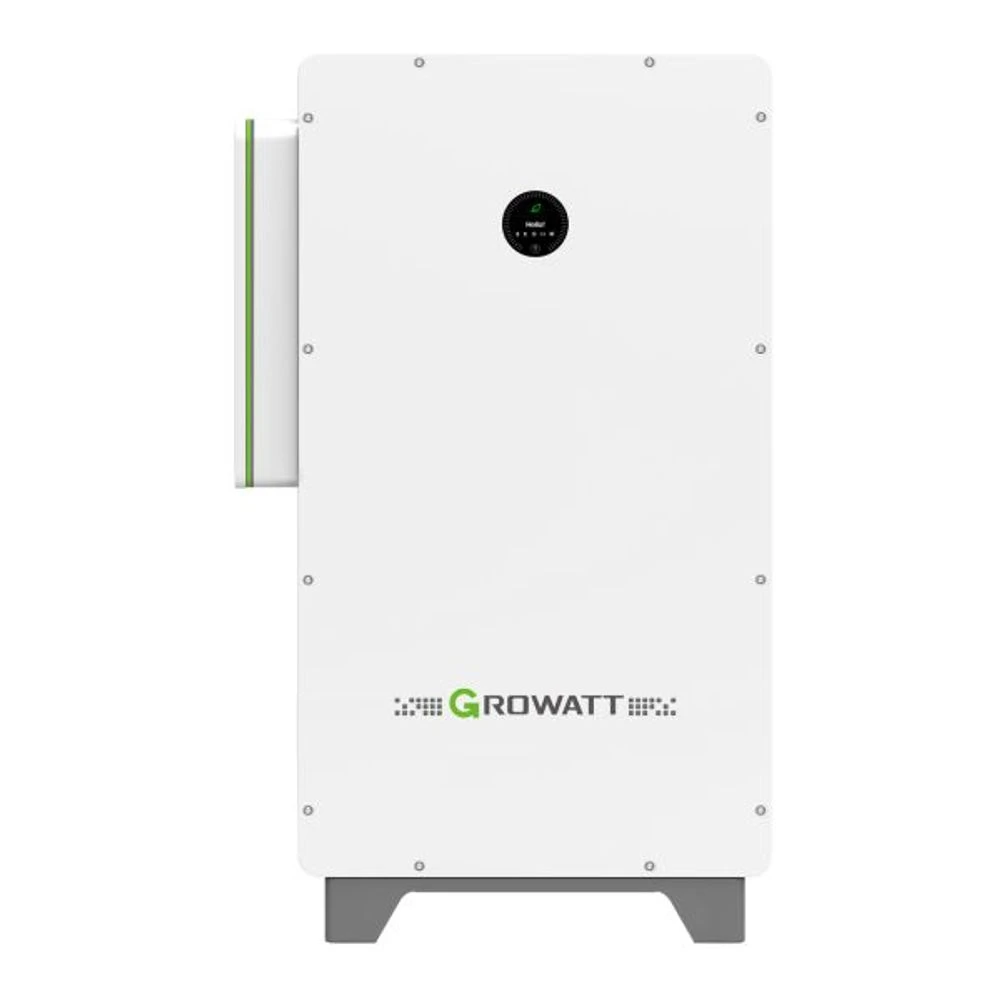

Τεχνικές Προδιαγραφές Υβριδικού Μετατροπέα GROWATT WIT 100K-HU
| Παράμετρος | Προδιαγραφή |
|---|---|
| Αριθμός Μοντέλου - Model No. | GROWATT WIT 100K-HU |
| Φωτοβολταϊκές Παράμετροι (DC) - PV Parameters (DC) | |
| Τάση Εκκίνησης - Start-up Voltage | 195V |
| Εύρος Τάσης Λειτουργίας MPPT - MPPT Operating Voltage Range | 180~800V |
| Αριθμός Εισόδων MPPT - Number of MPPT Inputs | 10 |
| Αριθμός Συμβολαιοσειρών MPPT ανά Κανάλι - MPPT strings per channel | 2 |
| Ονομαστική Τάση Λειτουργίας - Rated Operating Voltage | 550V |
| Μέγιστη Ισχύς Εισόδου Φ/Β - Maximum PV Input Power | 156kW |
| Μέγιστο Ρεύμα Εισόδου ανά MPPT - Maximum Input Current per MPPT | 32A |
| Παράμετροι AC (Διασυνδεδεμένη Λειτουργία) - AC Parameters (Grid-Connected) | |
| Ονομαστική Ισχύς Εισόδου/Εξόδου AC - Rated AC Input/Output Power | 100kW |
| Μέγιστο Ρεύμα Εισόδου/Εξόδου - Maximum Input/Output Current | 166.7A |
| Ονομαστική Συχνότητα - Rated Frequency | 50/60Hz |
| Ονομαστική Τάση AC / Εύρος - Rated AC Voltage / Range | 400V (-15%~+10%) |
| Εύρος Συντελεστή Ισχύος - Power Factor Range | -1～+1 |
| Συνολική Αρμονική Παραμόρφωση Ρεύματος (iTHD) - Total Harmonic Distortion | ≤3% |
| Παράμετροι AC (Αυτόνομη Λειτουργία) - AC Parameters (Off-Grid) | |
| Ονομαστική Ισχύς Εξόδου - Rated Output Power | 100kW |
| Ονομαστική Τάση Αυτόνομης Λειτουργίας - Rated Off-Grid Voltage | 220V/230V/240V/380V/400V/415V |
| Συχνότητα Τάσης Εξόδου - Output Voltage Frequency | 50/60Hz |
| Γενικές Παράμετροι - General Parameters | |
| Μέγιστος Βαθμός Απόδοσης - Maximum Efficiency | 98.2% |
| Μέθοδοι Σύνδεσης - Connection Methods | 3P3W+PE/3P4W+PE |
| Εύρος Θερμοκρασίας Λειτουργίας - Operating Temperature Range | -30°C~+60°C (Μείωση ισχύος >50°C) |
| Εύρος Σχετικής Υγρασίας - Relative Humidity Range | 5%~95% (χωρίς συμπύκνωση) |
| Υψόμετρο Λειτουργίας - Operating Altitude | ≤4000m |
| Μέθοδος Ψύξης - Cooling Method | Έξυπνη Αερόψυξη |
| Μηχανικές Παράμετροι - Mechanical Parameters | |
| Διαστάσεις (Π*Υ*Β) - Dimensions (W*H*D) | 820×1350×510mm |
| Βαθμός Προστασίας - Ingress Protection Rating | IP66 |
| Διεπαφή Χρήστη - UI | |
| Οθόνη - Display | OLED+LED |
| Θύρες Επικοινωνίας - Communication Ports | USB, RS 485, RJ 45, CAN |
| Πρωτόκολλα Επικοινωνίας - Communication Protocols | Modbus TCP/RTU, CAN |
