Η ιεραρχική αρχιτεκτονική ενός συστήματος BESS

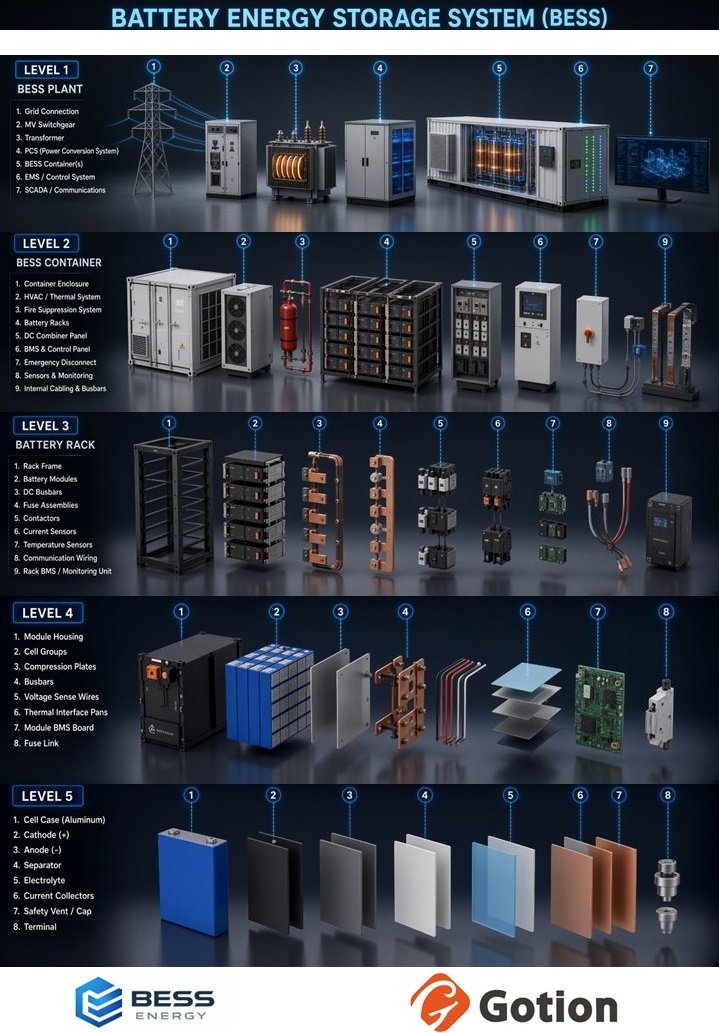

Η ιεραρχική αρχιτεκτονική ενός συστήματος BESS αποτυπώνεται σε 5 επίπεδα, από την ολοκληρωμένη εγκατάσταση (Plant) έως τη μεμονωμένη κυψέλη (Cell).

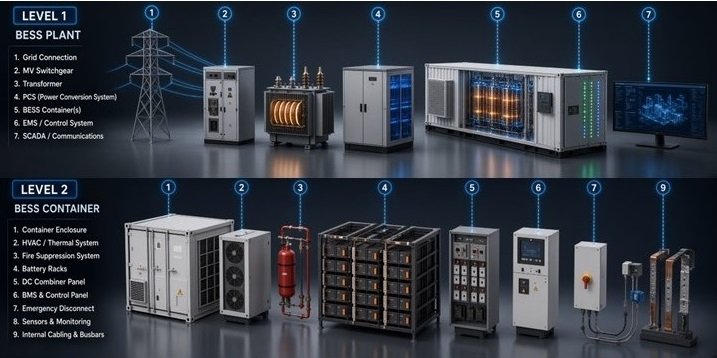

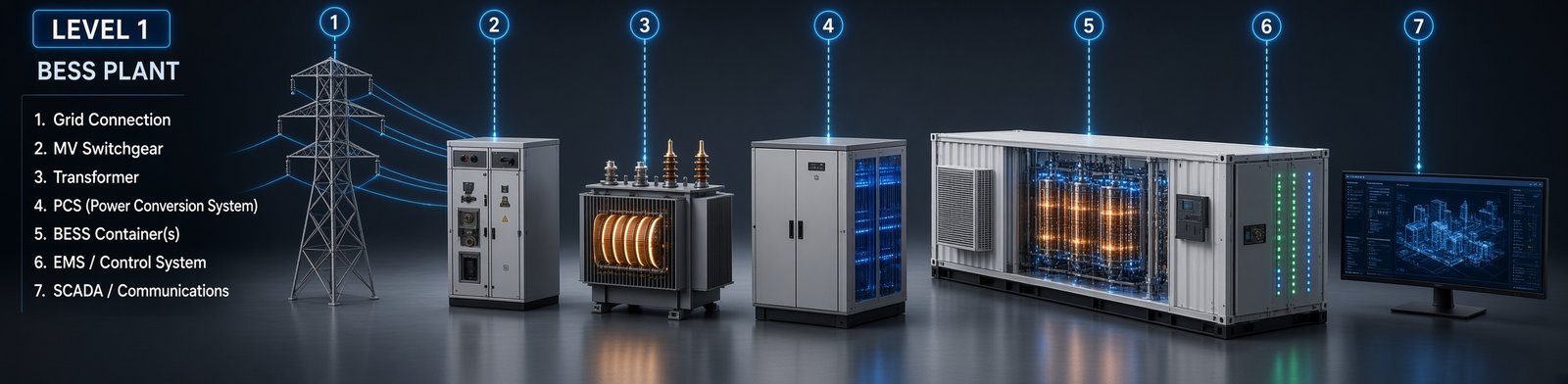

Επίπεδο 1: Εγκατάσταση BESS (LEVEL 1 – BESS PLANT)

1. Σύνδεση με το Δίκτυο (Grid Connection): Το φυσικό σημείο διασύνδεσης (POI) με το ηλεκτρικό δίκτυο μεταφοράς ή διανομής.

2. Πίνακας Μέσης Τάσης (MV Switchgear): Εξοπλισμός προστασίας, μέτρησης και μεταγωγής στην πλευρά της Μέσης Τάσης.

3. Μετασχηματιστής (Transformer): Αναπροσαρμόζει την τάση μεταξύ του Inverter (Χαμηλή Τάση) και του Δικτύου (Μέση Τάση).

4. Σύστημα Μετατροπής Ισχύος / Inverter (PCS): Αμφίδρομος μετατροπέας ισχύος (AC/DC) για τη φόρτιση και εκφόρτιση των μπαταριών.

5. Container(s) Μπαταριών (BESS Containers): Αυτόνομες στεγανές μονάδες που φιλοξενούν τις συστοιχίες των μπαταριών.

6. Σύστημα Διαχείρισης Ενέργειας (EMS): Το κεντρικό λογισμικό που ορίζει τις στρατηγικές λειτουργίας και ελέγχει τη ροή ισχύος.

7. Σύστημα SCADA / Επικοινωνίες: Υποδομή τηλεμετρίας, παρακολούθησης σε πραγματικό χρόνο και απομακρυσμένου ελέγχου.

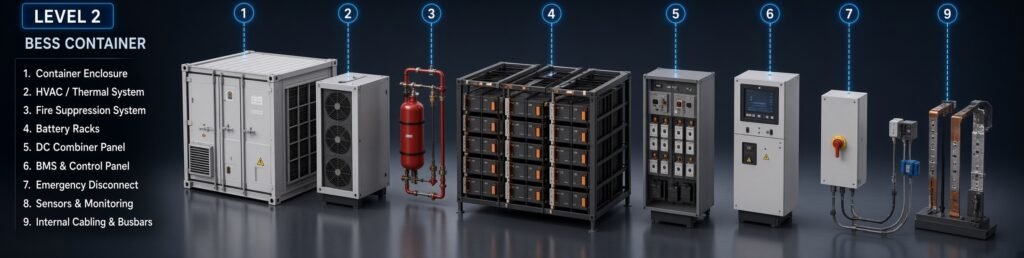

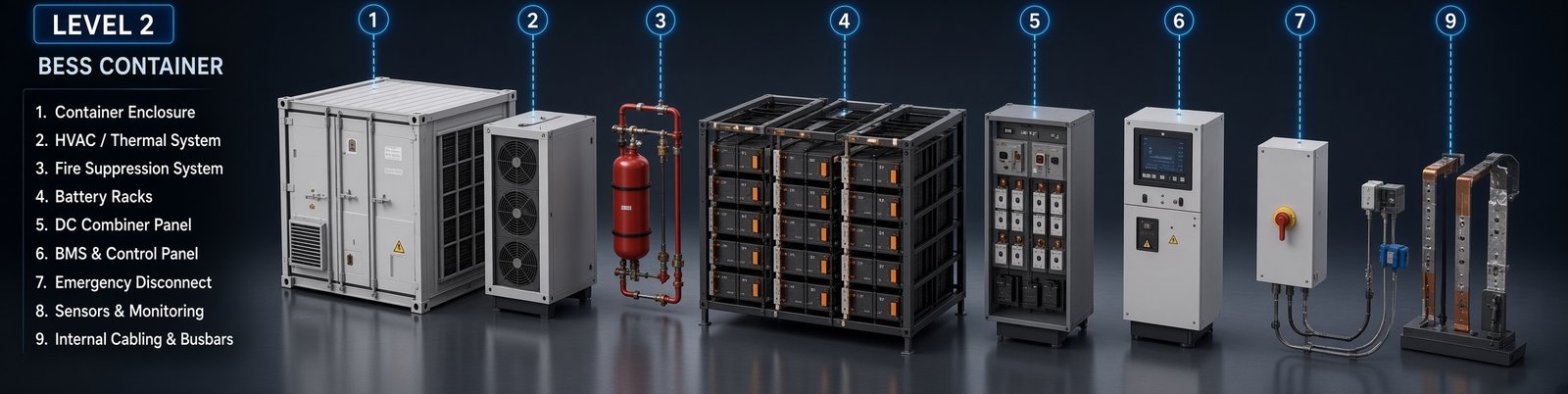

Επίπεδο 2: Container Μπαταρίας (LEVEL 2 – BESS CONTAINER)

1. Κέλυφος Container (Container Enclosure): Η εξωτερική προστατευτική δομή με αντοχή σε εξωτερικές περιβαλλοντικές συνθήκες.

2. Σύστημα Κλιματισμού / Θερμικής Διαχείρισης (HVAC): Διατηρεί τη θερμοκρασία του container στα βέλτιστα επίπεδα λειτουργίας.

3. Σύστημα Πυρόσβεσης (Fire Suppression System): Αυτόματος μηχανισμός ανίχνευσης και κατάσβεσης πυρκαγιάς.

4. Ικριώματα Μπαταριών (Battery Racks): Μεταλλικές κατακόρυφες δομές στήριξης των μονάδων μπαταρίας.

5. Πίνακας Συγκέντρωσης DC (DC Combiner Panel): Πίνακας παράλληλης σύνδεσης των ισχύων από τα επιμέρους racks.

6. Πίνακας BMS & Ελέγχου (BMS & Control Panel): Η κεντρική μονάδα ελέγχου μπαταρίας του container (BAMU/EMU).

7. Διακόπτης Εκτάκτου Ανάγκης (Emergency Disconnect): Κομβίο E-Stop για άμεση χειροκίνητη απομόνωση του συστήματος.

8. Αισθητήρες & Παρακολούθηση (Sensors & Monitoring): Αισθητήρες ανίχνευσης καπνού, αερίων, θερμοκρασίας και υγρασίας.

9. Εσωτερικές Καλωδιώσεις & Ζυγοί (Internal Cabling & Busbars): Αγωγοί μεταφοράς ισχύος και σημάτων εντός του container.

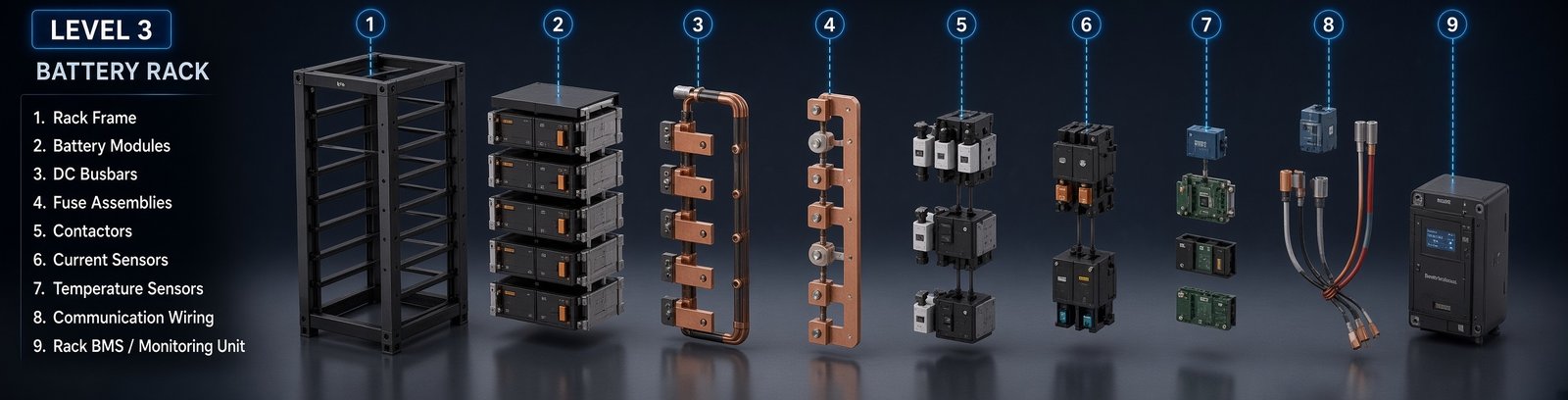

Επίπεδο 3: Ικρίωμα Μπαταρίας (LEVEL 3 – BATTERY RACK)

1. Σκελετός Rack (Rack Frame): Το στιβαρό μεταλλικό πλαίσιο συγκράτησης των modules.

2. Μονάδες Μπαταρίας (Battery Modules): Οι επιμέρους συστοιχίες κυψελών τοποθετημένες σε συρτάρια.

3. Ζυγοί Συνεχούς Ρεύματος (DC Busbars): Χάλκινοι αγωγοί για τη ηλεκτρική σύνδεση των modules.

4. Διατάξεις Ασφαλειών (Fuse Assemblies): Προστασία από υπερένταση και βραχυκύκλωμα σε επίπεδο rack.

5. Επαφείς / Ρελέ Ισχύος (Contactors): Ηλεκτρομηχανικοί διακόπτες σύζευξης και απομόνωσης του ικριώματος.

6. Αισθητήρες Ρεύματος (Current Sensors): Μέτρηση του ρεύματος φόρτισης και εκφόρτισης στο rack.

7. Αισθητήρες Θερμοκρασίας (Temperature Sensors): Παρακολούθηση των θερμικών σημείων εντός του ικριώματος.

8. Καλωδίωση Επικοινωνίας (Communication Wiring): Δίκτυο μεταφοράς δεδομένων (π.χ. CAN bus) μεταξύ modules και BMS.

9. Μονάδα BMS / Παρακολούθησης Rack (Rack BMS / Monitoring Unit): Το τοπικό BMS (BCMU) που διαχειρίζεται το συγκεκριμένο rack.

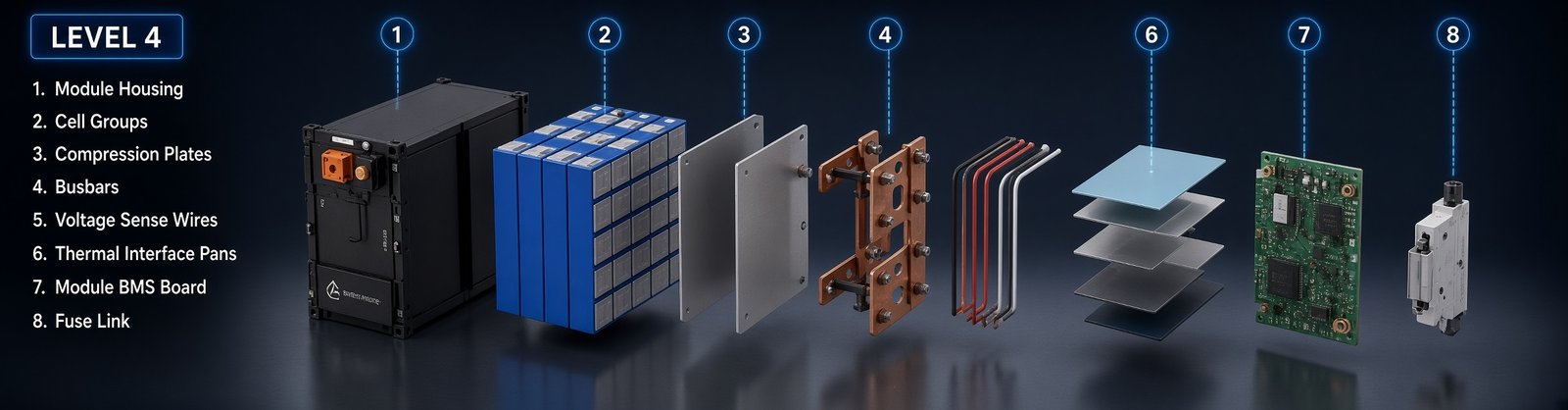

Επίπεδο 4: Μονάδα Μπαταρίας (LEVEL 4 – BATTERY MODULE)

1. Περίβλημα Module (Module Housing): Το προστατευτικό κουτί που περικλείει τις κυψέλες.

2. Ομάδες Κυψελών (Cell Groups): Η ηλεκτρικά συνδεδεμένη ομάδα των κυψελών.

3. Πλάκες Συμπίεσης (Compression Plates): Διατηρούν τη μηχανική πίεση στις κυψέλες για αποφυγή διογκώσεων.

4. Ζυγοί Διασύνδεσης (Busbars): Εσωτερικές γέφυρες σύνδεσης των κυψελών μεταξύ τους.

5. Καλώδια Αισθητήρων Τάσης (Voltage Sense Wires): Καλωδίωση μέτρησης τάσης ανά κυψέλη ή ομάδα.

6. Θερμικά Επιθέματα (Thermal Interface Pads): Υλικά απαγωγής θερμότητας προς την πλάκα ψύξης.

7. Πλακέτα BMS του Module (Module BMS Board): Η ηλεκτρονική πλακέτα (BMU) παρακολούθησης τάσεων και θερμοκρασιών.

8. Τήξιμη Ασφάλεια (Fuse Link): Εσωτερικό στοιχείο προστασίας από υπερένταση.

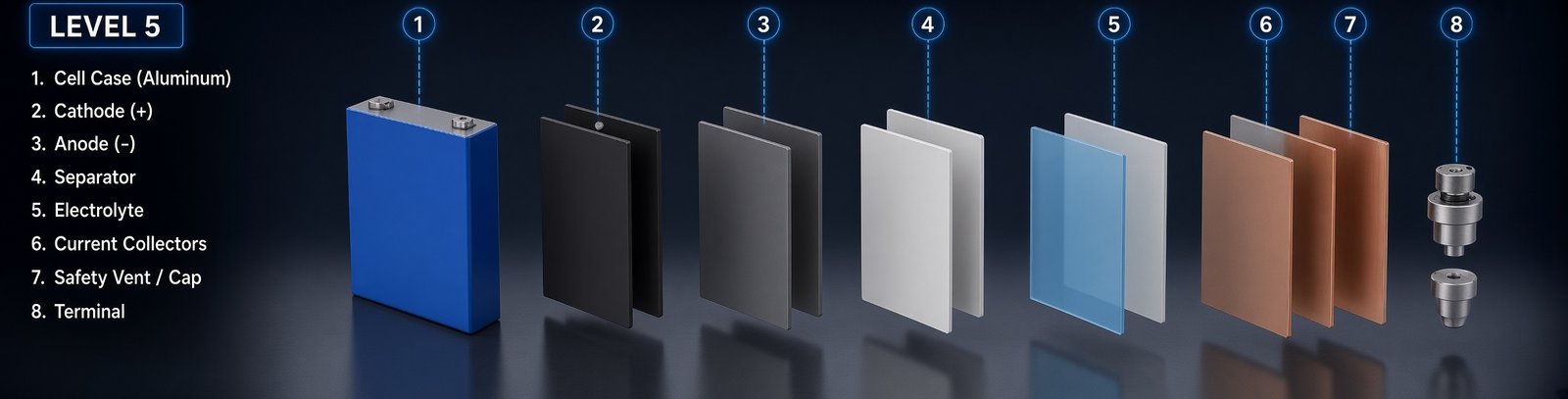

Επίπεδο 5: Κυψέλη (LEVEL 5 – CELL)

1. Μεταλλικό Κέλυφος (Cell Case – Aluminum): Το εξωτερικό αλουμινένιο περίβλημα προστασίας της κυψέλης.

2. Θετικό Ηλεκτρόδιο / Κάθοδος (Cathode +): Το υλικό θετικού δυναμικού (LFP).

3. Αρνητικό Ηλεκτρόδιο / Άνοδος (Anode -): Το υλικό αρνητικού δυναμικού (γραφίτης).

4. Διαχωριστής (Separator): Μεμβράνη που εμποδίζει το βραχυκύκλωμα μεταξύ καθόδου και ανόδου, επιτρέποντας τη διέλευση ιόντων.

5. Ηλεκτρολύτης (Electrolyte): Το χημικό μέσο μεταφοράς των ιόντων λιθίου.

6. Συλλέκτες Ρεύματος (Current Collectors): Μεταλλικά φύλλα αλουμινίου/χαλκού που συγκεντρώνουν το ηλεκτρικό ρεύμα.

7. Βαλβίδα / Πώμα Ασφαλείας (Safety Vent / Cap): Μηχανισμός εκτόνωσης πιέσεων σε περίπτωση υπερθέρμανσης ή παραγωγής αερίων.

8. Ακροδέκτες (Terminal): Οι εξωτερικοί θετικοί και αρνητικοί πόλοι σύνδεσης.
